Instructies in model elementen voor de generator
  • Eigenschappen en gedrag van elementen
  • Documentatie in de elementen uitbreiden
  • Informatie uit relaties toevoegen

analyse verhaal vertellen met modellen feature

Eigenschappen en gedrag van elementen

Beschrijving instructies in elementen die invloed hebben op het gedrag.
Overzicht van de instructies:
  • Instructie unieke index element
  • Instructie type element zetten.
analyse verhaal vertellen met modellen feature

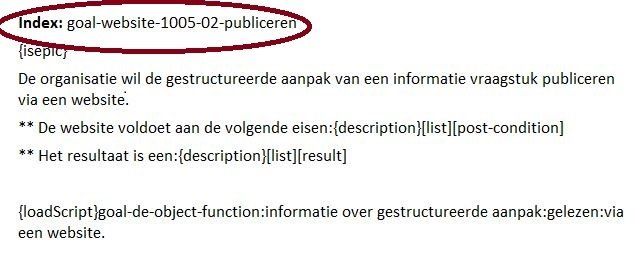

Instructie unieke index element

Unieke index voor een element.
  • Doel: Zorgen dat elk element uniek is.
  • Instructie: In de eerste regel van de beschrijving de tekst "Index: unieke-waarde" opnemen.
  • Gebruik: de tekst "unieke-waarde" invullen.
  • Impact: In gegenereerde documentatie en lijsten worden elementen alfabetisch gesorteerd op de waarde van de index.
  • Variatie: Om duplicaten van een element te gebruiken de tekst "-copy" toevoegen waardoor hetzelfde element op meerdere plaatsen in een model kan worden gebruikt.
  • Opgelet: De naam van het duplicaat element moet gelijk zijn aan de naam van het origineel.
    analyse verhaal vertellen met modellen feature

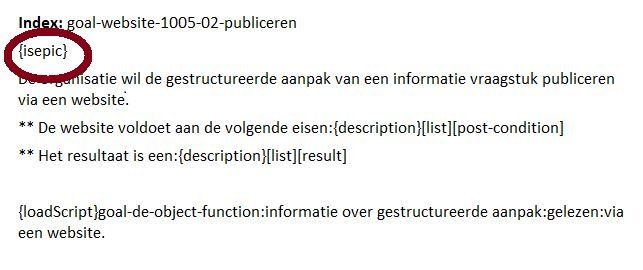

    Instructie type element zetten

    Type element wijzigen.
    • Doel: Het stereotype van een element een andere waarde geven.
    • Instructie: "{is-type-element}".
    • Gebruik: de waarde "-type-element" vervangen door eigen waarde.
    • Bijvoorbeeld: "{isactivity}".
    • Beperking: De waarde " {islocalelement}" is niet toegestaan.
    Speciale type instructies
    • Instructie: "{isgroup}" zet het stereotype op "ElementGroup".
    • Instructie: "{isbusiness}" zet het stereotype op "BusinessProces".
    analyse verhaal vertellen met modellen feature
